6 × 6 m konteineru nojume ar atvērtiem galiem

C2020 · 6 × 6 m
Montāža attēlos
Izpētiet konstrukciju un stiprinājumu mezglus ražotāja instrukcijas attēlos. Nospiediet uz attēla, lai to palielinātu.

Arkas un karkasa savienojumi
Arku posmus savieno ar M8 × 70 skrūvēm. Starp arkām ir viens augšējais un četri sānu garenelementi.

Pārsega nostiprināšana
Aukla pie gala arkām, spriegošanas caurules sānu kabatās un siksnas ar sprūdratiem nodrošina vienmērīgu nospriegojumu.

Pamatnes izkārtojums
Pirms montāžas pārbaudiet abu balstu līniju paralelitāti un taisnleņķa ģeometriju.

Stūra balsts
Instrukcijā redzamais mezgls. Piegādātā komplekta nostiprināšanas veids jāpārbauda pirms montāžas.

Sliedes savienojums
Instrukcijā redzamais mezgls. Piegādātā komplekta nostiprināšanas veids jāpārbauda pirms montāžas.
6 × 6 m konteineru nojume ar atvērtiem galiem
Pieejams noliktavā

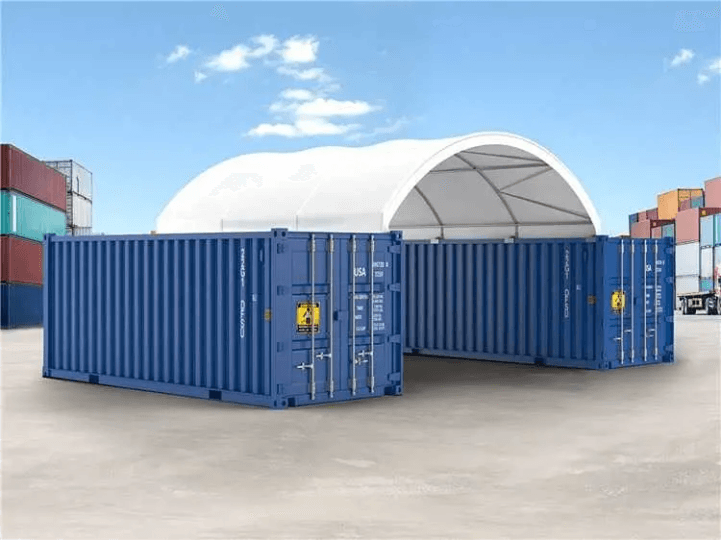

Piegādājiet materiālus no vienas puses un paņemiet tos no otras. C2020 pārvērš vietu starp diviem konteineriem par segtu darba zonu, kurai var piekļūt no abiem galiem.
- Segtā platība
- 36 m²
- PVC pārsegs
- 500 g/m²
- Tērauda arkas
- 5
- Garums × platums
- 6 × 6 m
- Arku solis
- 1.5 m
- Arkas pacēlums virs balstiem
- 2 m
Specifikācija un montāža
Atveriet sadaļu, lai apskatītu detaļas.
01Izmēri un konstrukcija
- C2020 — 6 × 6 m, segtā platība 36 m², abi gali ir atvērti.
- 5 arkas ar 1,5 m soli. Arku caurules — 45 × 1,5 mm, savienojošie profili — 32 × 1,2 mm; tērauds ir cinkots.
- PVC pārsegs — 500 g/m². Arka paceļas 2 m virs stiprinājuma punktiem; brīvais augstums ir atkarīgs no konteineru augstuma un vietas zem arkas.
02Kā nojumi nostiprina pie konteineriem
- Vispirms atzīmē abas balstu līnijas, pārbaudot to paralelitāti un pamatnes taisnleņķa ģeometriju. Montāžas shēmā izmērus mēra starp cauruļu centriem.
- Arkas balstās uz gareniskajām pamatnes sliedēm. Instrukcijas fotogrāfijās redzams stūra mezgls ar pagriežamu fiksatoru, starpbalsti un savienojuma plāksnes ar skrūvēm.
- C2020 instrukcijas teksts paredz pamatnes plākšņu piemetināšanu pie konteineriem. Pirms montāžas jāpārbauda piegādātā komplekta mezgli un to nostiprināšanas veids.
- Arī atsevišķos leņķveida balstus Nr. 8 pārsega stiprināšanai piemetina pie konteineriem.
03Kā samontē karkasu
- Katras arkas posmus savieno ar M8 × 70 skrūvēm. Stiprinājumus novieto tā, lai tie neizvirzītos virs tās karkasa virsmas, uz kuras balstīsies pārsegs.
- Pēc pirmo divu arku uzstādīšanas tās savieno ar vienu augšējo un četriem sānu garenelementiem.
- Pārējās arkas uzstāda secīgi, katru reizi savienojot tās ar jau samontēto karkasu.
04Kā nostiprina un nospriego jumta pārsegu
- Pārsegu uzmanīgi pārvelk pāri samontētajam karkasam un vienmērīgi centrē.
- Galus ar auklu piesien pie gala arkām un nostiprina pie leņķveida balstiem. Sānu kabatās ievieto apakšējās spriegošanas caurules.
- Caurules nospriego ar siksnām un sprūdratiem, galos ievieto plastmasas aizbāžņus.
- Pārsegam jābūt vienmērīgi nospriegotam bez nokarenām vietām. To uzstāda vājā vējā un neatstāj nepieskatītu, kamēr nav pabeigta visu stiprinājumu nostiprināšana.
05Instrukcijā norādītās detaļas

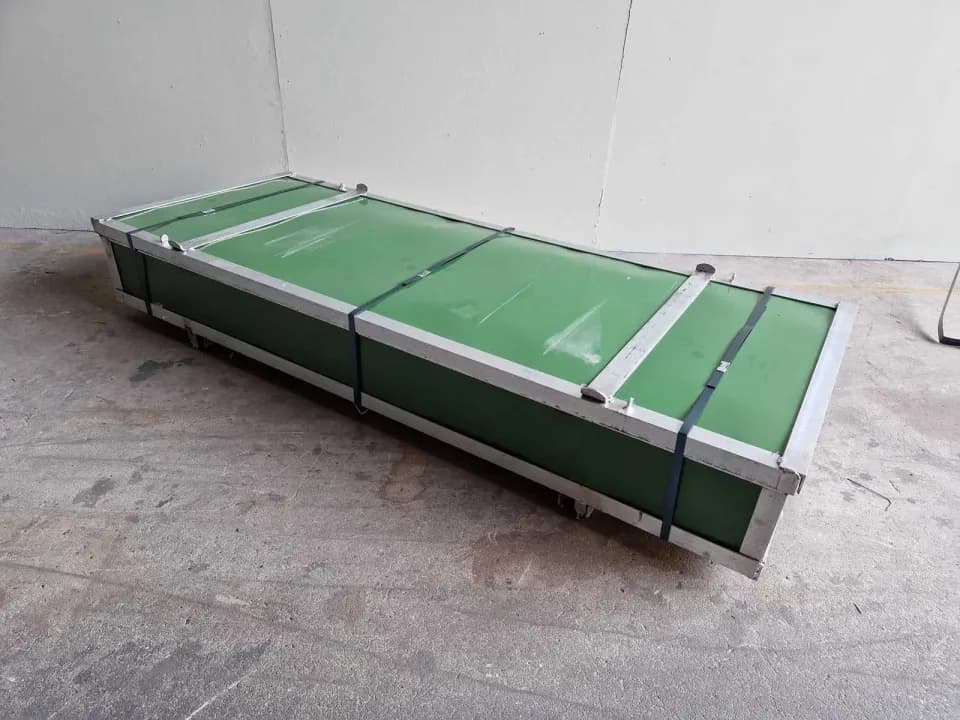

C2020 ražotāja sarakstā ir karkass un pamatnes elementi, jumta pārsegs, 8 apakšējo spriegošanas cauruļu posmi divās grupās, 10 sprūdrati ar siksnām, 4 leņķveida balsti, auklas, skrūves un aizbāžņi. Sagatavošanai norādīta mērlente, atzīmēšanas aukla, kāpnes, veseris, uzgriežņu atslēga un šķēres; metinātajiem mezgliem nepieciešama arī metināšanas iekārta. Piegādes komplektāciju precizē cenu piedāvājumā.
06Apkope, sniegs un vējš
- Katru mēnesi pārbaudiet spriegojumu un vajadzības gadījumā to noregulējiet. Aukstā laikā uzstādīts pārsegs sasilstot var atslābt un prasīt atkārtotu nospriegošanu.
- Nekavējoties notīriet sniegu, kas paliek uz jumta. Cinkojums palīdz aizsargāt tēraudu pret koroziju, bet pareizs spriegojums palīdz saglabāt pārsega formu.
- Turiet siltuma avotus un atklātu liesmu tālāk no pārsega. Darbinot tehniku zem nojumes, nodrošiniet ventilāciju.
- Iesniegtajā instrukcijā nav norādītas aprēķinātās sniega un vēja slodzes vai kalpošanas laiks gados. Šie parametri jāprecizē atbilstoši uzstādīšanas vietai.
07Kas jānosūta cenas aprēķinam
Atsūtiet konteineru izmērus un fotogrāfijas, uzstādīšanas adresi un nepieciešamo caurbraukšanas augstumu. Norādiet izvēlēto modeli un ekspluatācijas apstākļus, lai varētu pārbaudīt stiprinājumu piemērotību, komplektāciju, cenu un piegādi.
