12 × 6 m konteineru nojume ar aizmugures sienu

12 × 6 m konteineru nojume ar aizmugures sienu

C2040H · 12 × 6 m

Montāža attēlos

Izpētiet konstrukciju un stiprinājumu mezglus ražotāja instrukcijas attēlos. Nospiediet uz attēla, lai to palielinātu.

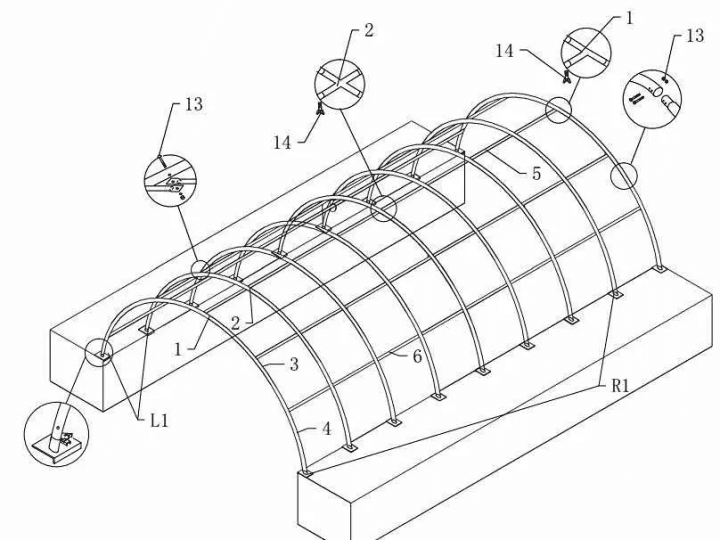

Arkas un karkasa savienojumi

Arkas un karkasa savienojumi

Arku posmus savieno ar M8 × 70 skrūvēm. Starp arkām ir viens augšējais un četri sānu garenelementi.

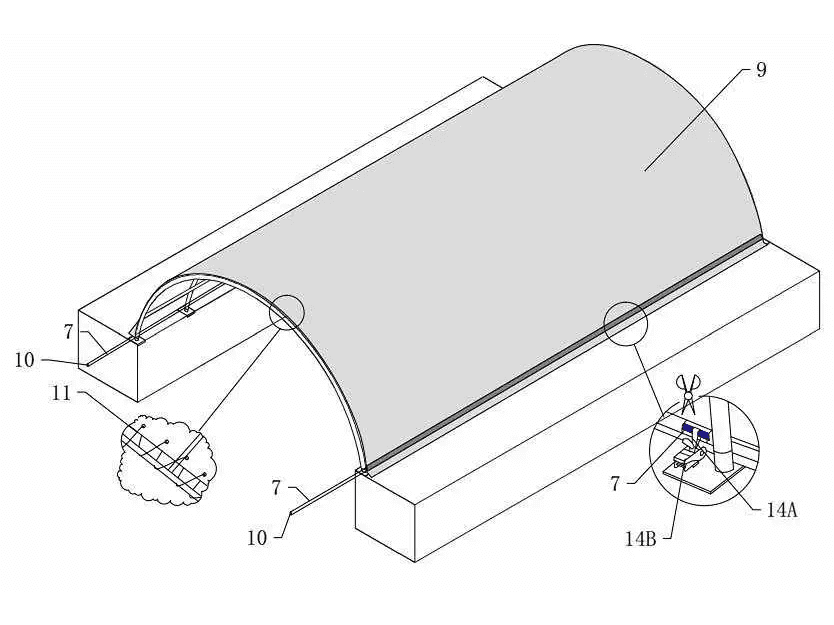

Pārsega nostiprināšana

Pārsega nostiprināšana

Aukla pie gala arkām, spriegošanas caurules sānu kabatās un siksnas ar sprūdratiem nodrošina vienmērīgu nospriegojumu.

Aizmugures sienas montāža

Aizmugures sienas montāža

Paneli piesien pie gala arkas un nostiprina ar horizontālām spriegošanas caurulēm. Priekšpuse paliek atvērta piekļuvei.

12 × 6 m konteineru nojume ar aizmugures sienu

Pieejams noliktavā

Glabājiet paletes zem jumta pie aizmugures sienas un atstājiet priekšpusi brīvu piegādēm. C2040H savieno divus konteinerus, izveidojot 12 metrus garu segtu iekraušanas zonu.

Segtā platība
72 m²
PVC pārsegs
650 g/m²
Tērauda arkas
9
Garums × platums
12 × 6 m
Arku solis
1.5 m
Arkas pacēlums virs balstiem
2 m
Saņemt cenu piedāvājumu

Specifikācija un montāža

Atveriet sadaļu, lai apskatītu detaļas.

01

Izmēri un konstrukcija

  • C2040H — 12 × 6 m, segtā platība 72 m², ar aizmugures pārsegu.
  • 9 arkas ar 1,5 m soli. Arku caurules — 45 × 1,5 mm, savienojošie profili — 32 × 1,2 mm; tērauds ir cinkots.
  • PVC pārsegs — 650 g/m². Arka paceļas 2 m virs stiprinājuma punktiem; brīvais augstums ir atkarīgs no konteineru augstuma un vietas zem arkas.
02

Kā nojumi nostiprina pie konteineriem

  • Arkas ievieto balstos uz divām gareniskām pamatnes sliedēm, kas atrodas uz paralēliem konteineriem. Pirms montāžas konteineru un balstu novietojumu pārbauda pēc montāžas shēmas.
  • C2040H detaļu sarakstā ir stūru un starpposmu pamatnes elementi, sliežu savienotāji un M10 × 60 skrūves.
  • Leņķveida balstus Nr. 8 pārsega stiprināšanai piemetina pie katra konteinera. Pirms montāžas jāpārbauda piegādātā komplekta sliežu un balstu nostiprināšanas veids.
03

Kā samontē karkasu

  • Katras arkas posmus savieno ar M8 × 70 skrūvēm. Stiprinājumus novieto tā, lai tie neizvirzītos virs tās karkasa virsmas, uz kuras balstīsies pārsegs.
  • Pēc pirmo divu arku uzstādīšanas tās savieno ar vienu augšējo un četriem sānu garenelementiem.
  • Pārējās arkas uzstāda secīgi, katru reizi savienojot tās ar jau samontēto karkasu.
04

Kā nostiprina aizmugures pārsegu

  • C2040H aizmugures pārsegu Nr. 22 ar auklu piesien pie gala arkas caur atverēm pārsega malā.
  • Pārsegu notur horizontālās spriegošanas caurules Nr. 16A un sānu leņķveida balsti Nr. 17.
  • Mezglā izmanto ražotāja shēmā parādītās spriegošanas siksnas ar sprūdratiem un metāla plāksnes. Priekšējais gals paliek atvērts iekraušanai.
05

Kā nostiprina un nospriego jumta pārsegu

  • Pārsegu uzmanīgi pārvelk pāri samontētajam karkasam un vienmērīgi centrē.
  • Galus ar auklu piesien pie gala arkām un nostiprina pie leņķveida balstiem. Sānu kabatās ievieto apakšējās spriegošanas caurules.
  • Caurules nospriego ar siksnām un sprūdratiem, galos ievieto plastmasas aizbāžņus.
  • Pārsegam jābūt vienmērīgi nospriegotam bez nokarenām vietām. To uzstāda vājā vējā un neatstāj nepieskatītu, kamēr nav pabeigta visu stiprinājumu nostiprināšana.
06

Instrukcijā norādītās detaļas

C2040H ražotāja sarakstā ir karkass un pamatnes elementi, jumta pārsegs, aizmugures pārsegs, 16 apakšējo spriegošanas cauruļu posmi divās grupās un 18 sprūdrati ar siksnām. Aizmugures pārsegam paredzēti vēl 4 spriegošanas cauruļu posmi, 6 leņķveida balsti un 2 lielie sprūdrati ar siksnām. Sarakstā ir arī auklas, skrūves un aizbāžņi. Piegādes komplektāciju precizē cenu piedāvājumā.

07

Apkope, sniegs un vējš

  • Katru mēnesi pārbaudiet spriegojumu un vajadzības gadījumā to noregulējiet. Aukstā laikā uzstādīts pārsegs sasilstot var atslābt un prasīt atkārtotu nospriegošanu.
  • Nekavējoties notīriet sniegu, kas paliek uz jumta. Cinkojums palīdz aizsargāt tēraudu pret koroziju, bet pareizs spriegojums palīdz saglabāt pārsega formu.
  • Turiet siltuma avotus un atklātu liesmu tālāk no pārsega. Darbinot tehniku zem nojumes, nodrošiniet ventilāciju.
  • Iesniegtajā instrukcijā nav norādītas aprēķinātās sniega un vēja slodzes vai kalpošanas laiks gados. Šie parametri jāprecizē atbilstoši uzstādīšanas vietai.
08

Kas jānosūta cenas aprēķinam

Atsūtiet konteineru izmērus un fotogrāfijas, uzstādīšanas adresi un nepieciešamo caurbraukšanas augstumu. Norādiet izvēlēto modeli un ekspluatācijas apstākļus, lai varētu pārbaudīt stiprinājumu piemērotību, komplektāciju, cenu un piegādi.
